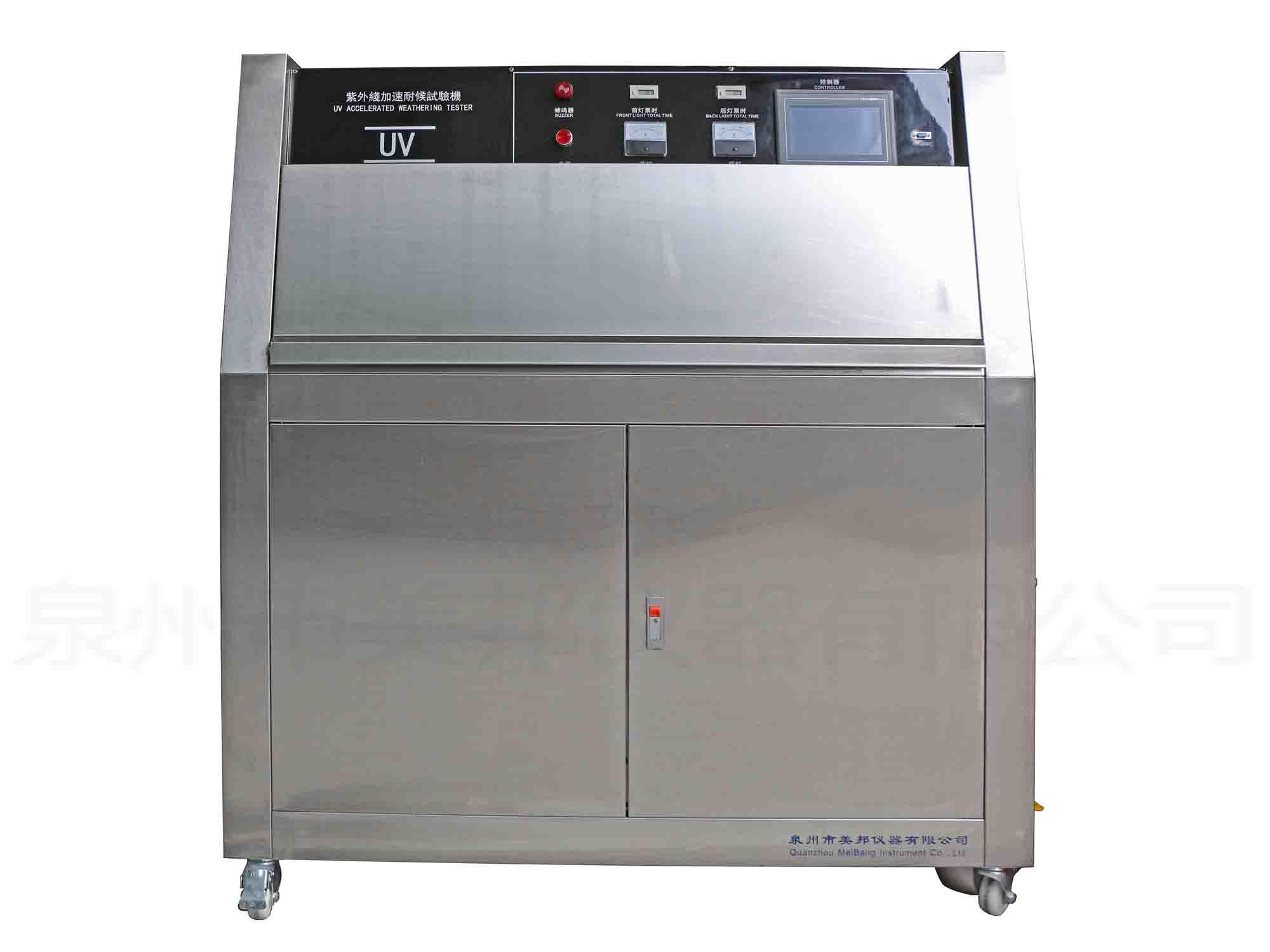

本試驗設備模擬由紫外光、雨水、露水引起的破壞，通過將被測材料暴露于受控高溫下光照與水份的交變循環中，對材料進行測試；它用紫外線燈管模擬陽光的輻射作用，用凝結水和噴水來模擬露水和雨水；只需幾天或幾個星期的時間，紫外線輻照設備就可以再現在室外需要幾個月甚至幾年的時間才會發生的損傷，其中包括褪色、顏色變化、失去光澤、粉化、破裂、裂紋、起皺、起泡、脆化、強度降低、氧化等，其測試結果可用于選擇新材料，改善現有材料，或評估材料配方的改變。
GB/T 14552-2008《中華人民共和國國家標準--機械工業產品用塑料、涂料、橡膠材料—人工氣候加速試驗方法》中的a、熒光紫外線／冷凝試驗方法
GB/T 16422.3-1997 GB/T 16585-96 相關分析方法
GB/T 16585-1996《中華人民共和國國家標準—硫化橡膠人工氣候老化（熒光紫外燈）試驗方法》
GB/T 16422.3-1997《塑料實驗室光源暴露試驗方法》等相應標準條款設計制造標準
符合國際測試標準：ASTM D 4329、ISO 4892-3、ISO 11507、SAE J 2020等現行紫外線老化試驗標準
注：其他各類標準未詳盡列出，如有需要，請與我司技術部門確認。
【使用條件】
1、Ambient Temperature 外界溫度：0℃～35℃
2、Atmospheric Pressure 外界壓力：標準大氣壓
3、Relative Humidity 相對濕度：≤90%RH
4、Power Supply 220V±10%
5、Work area 約200×150cm
6、Drainage排水 主機附近的地板上需要有排水溝
一、試驗箱箱體
1、箱體采用全數控制作、工藝先進、線條流暢，美觀大方。
2、內箱材質為SUS304不銹鋼板，外箱材質為SUS304不銹鋼鋼板或經表面特殊處理后靜電噴涂。
3、箱蓋為雙向翻蓋式 ，開閉輕松自如。
4、樣品架采用不銹鋼及鋁合金制成網框，便于樣品的存取。
5、水槽位于箱體下部，內置電加熱器。
6、試驗箱外殼各開啟處均采用門式開啟裝置，開啟方便。
7、為便于移動，儀器底部安裝腳輪，位置固定后用U形環固定試驗機位置。
二、試驗光源
1、光源采用8支額定功率為40W的進口紫外熒光燈作發光源。紫外線熒光燈管，分布在機器的兩側，每側各4支。
2、有UVA-340和UVB-313光源供用戶選擇配置。
2-1、UVA-340燈管的發光光譜能量主要集中在340nm的波長處
2-2、UVB-313燈管的發光光譜主要集中在313nm波長附近
2-3、通常我們標配的是UVA-340燈管
3、由于熒光燈光能量輸出會隨時間而逐步衰減，為了減小因光能量衰減造成試驗的影響，所以本試驗箱在所有的八支燈管中每隔1/4的熒光燈壽命時，由一支新燈管替換一支舊燈管，這樣，紫外光源始終由新燈和舊燈組成，從而取得一個輸出恒定的光能量。
4、燈管有效使用壽命可在1600小時左右。
三、電氣控制
1、黑板溫度、冷凝溫度均采用觸摸屏控制器直接控制。
2、其余控制部件基本采用進口電子元器件。
3、輻照度均勻度：≤4%（在樣品表面處）。
4、黑板溫度監控：采用標準的Pt-100黑板溫度傳感器,準確控制測試過程樣品表面溫度。
5、水槽溫度監控：在循環測試過程中，有一個測試段是黑暗凝露過程，它需要箱體內能產生較高溫度的飽和水蒸氣，當水蒸氣遇到相對較冷的樣板表面時，會在樣板表面凝結露水。
6、試驗箱配備時間控制器，范圍0～9999H，具有累計時間及停電記憶功能。
四、安全防護裝置
1、箱內溫度超溫保護：當箱內溫度超過90℃±10%時，機器會自動切斷燈管和加熱器的電源供應，并進入平衡狀態冷卻。
2、水槽低水位報警，防止加熱器空焚。
五、控制系統
本設備擁有強大而豐富的控制系統，詳細介紹如下：
1、初始畫面
用戶可以通過主目錄畫面切換到其他畫面，主目錄畫面如下圖所示。
|
圖1主目錄畫面
|
2、定制運行功能
用戶可以使用本功能實現連續紫外試驗功能。在定制運行畫面中，用戶可以手動控制各功能的開啟與關閉。在此畫面，可實現溫度整定，具有溫度自動演算功能。
|
圖2 定值運行畫面
|
3、程序控制功能
在程序控制畫面，用戶可以按照編輯好的程序自動運行本設備。程序運行時，設備具有保跳段等功能。并且能直觀地觀察到程序的總運行時間、程序段的段運行時間、程序編號等基本信息。同時，各系統的運行狀態也會直觀地顯示在畫面上。
|
圖3程式運行畫面
|
4、文檔管理功能
本設備具有強大的文檔記錄、管理、儲存功能。
|
圖3-1 文檔管理畫面1
|
|
圖3-1 文檔管理畫面1
|
4-1、文檔功能：可選擇禁用或啟用文檔功能。
4-2、文檔名稱：可編輯所保存文檔的文件名稱，可設定10個字符的文件名稱。
4-3、保存編號：設備內部存儲支持記錄4個文檔。默認情況下舊的文件將被新的文件覆蓋，但用戶也可通過設定保存編號來指定文件的保存地方。
4-4、采樣時間：具有1秒、10秒、30秒、60秒采樣功能。
4-5、文檔管理：可通過外接電腦實現遠程監控和數據采集及打印。
六、關鍵件選用
|
序號
|
名稱
|
產地品牌
|
|
1
|
真彩觸摸屏控制器
|
臺灣QTEST
|
|
2
|
輻照度太陽眼
|
臺灣QTEST
|
|
3
|
紫外線燈管
|
加拿大ATLAS
|
|
4
|
交流接觸器
|
中國正泰
|
|
5
|
中間繼電器
|
日本歐姆龍OMRON
|
|
6
|
計時器
|
日本歐姆龍OMRON
|
|
7
|
超溫保護器
|
韓國RAINBOW
|
|
8
|
固態繼電器SSR
|
臺灣陽明FOTEK
|
|
9
|
溫度傳感器
|
臺灣宣榮
|
|
10
|
空氣開關
|
中國正泰
|
|
11
|
循環風機
|
臺灣SCUMOM
|
|
12
|
電加熱器
|
臺灣隆星
|
|
13
|
噴淋水泵
|
廣東凌霄
|
×
